Způsob georadarového skenování je založen na odražení elektromagnetických vln od hranic prostředí s různými elektrickými vlastnostmi: elektrickou vodivostí a dielektrickou propustností.
Maximální kontrast dielektrických propustností je vidět mezí vodou (ε=81) a vzduchem (ε=1). Ten to rozdíl určí dielektrickou propustnost vrstvy. Suchá, pevná, mírně popraskaná půda bude mít nízkou dielektrickou propustnost a vysokou rychlost elektromagnetických vln. Naopak půda nasycená vodou bude mít vyšší dielektrickou propustnost, a proto nízkou rychlost elektromagnetických vln.
Hlavní hodnotou naměřenou v georadarovém skenování je doba pohybu elektromagnetické vlny od zdroje do odrážejícího povrchu a zpět. Vzhledem k tomu, že tato doba je odlišná v různých prostředích, je možné určit geometrii objektu a jeho vlastnosti.
Pro metodu georadarového skenování je podstatný jev difrakce. V případech, kdy velikost objektu je menší nebo srovnatelná s délkou vlny, vzniká jeho zaoblení plochou vlny. To se projevuje ve formě charakteristických změn: objeví se hyperbola difrakce.
Vrchol hyperboly označuje poloha objektu. Tvar hyperboly pomáhá určit rychlost šíření elektromagnetických vln ve zkušebním prostředí. To umožňuje najít objekty a určit hloubku jejich uložení.
PRINCIP ZPRACOVÁNÍ PROSTOROVÝCH DAT GPR.
GPR je soubor zařízení pro příjem odražené signály z elektricky vodivých vrstev v tlustší zemi.
K vyřešení tohoto problému, aplikujte 2 antény vysílače a přijímače. Vysílací anténou (S) vyšle krátký elektromagnetický puls do vnitřku země, a přijímací anténou (R) přijímá signály postupně odráží od různých vrstev v tlustší zemi, které jsou úměrné časovému zpoždění šíření signálu v médiu. Po uplynutí této doby sloty jsou digitalizovány a další zpracování signálu se provádí pomocí regulátoru reaktoru s plynnou fází (K) je již v digitální podobě. Potom se časové intervaly jsou digitalizovány a další zpracování signálu se provádí pomocí GPR počítače (K), je již v digitální podobě.
Každá odráží hodnotu může mít číselnou hodnotu v rozsahu -2048 … + 2048 úrovně. Tato hodnota je úměrná síle přijímaného signálu a elektrické vodivosti média, v němž odraženého impulsu. Počet bodů do hloubky, které je schopné kontrolovat georadarem závisí na digitalizace přijímaného zařízení pro zpracování signálu, a může být v rozsahu od 128 do 2048. Nulový signál odpovídá hodnotě 0. Celková výška sloupce (hloubka skenování), může být od 30 cm do 40 m, a je obráceně úměrná pracovní frekvence antény. Po přidání pole pro souřadnice x a y pro každou datovou linku, můžete získat sadu těchto údajů skenování povrchu.
Každý bod na obrázku představuje sloupec obrazových bodů v půdorysu. Tak vypadá uložené výsledky skenování podzemních anomálií. Tato skupina tratí spolu s jejich souřadnicemi jsou uloženy v souboru s příponou .GPR. Speciální software umožňuje provádět prostorové interpolace trojrozměrného pole a připravit data pro další zpracování pomocí standardních softwarových nástrojů (AutoCAD, Microsoft Office, GIS, Matlab a další).
Pomocí těchto programů můžete vyřešit řadu různých úkolů spojených s detekcí místních či prodloužené objektů ve snímané oblasti, pro stanovení tloušťky půdy a vrstvy z povrchu vozovky, hledat vlhkých oblastech a podzemních vodních toků se určují terénní hranice různých médiích, identifikovat anomálie na povrchu různé sekce o testovaného objemu. A řada dalších úkolů.
Tento údaj ukazuje celkový povrch interpolace horizontální části skenovaného svazku. Úleva z každé vrstvy mohou představovat ekvipotenciální vrstvu nebo geometrii, nebo změny v signálu v horizontálním řezu.
Ve skutečném zpracování dat, použijte následující posloupnost operací:
Pomoci program Geoskan 32 nebo MaptSkan odstranit několik vrchní vrstvy, které obsahují informace o signálu, procházejícího vzduchem a odraženého signálu od povrchu, jako je paket užitečnou informace pro analýzu neobsahuje.
Určena hloubkou, při nichž je zajímavé anomálie. Tato procedura může být provedena různými způsoby, jako je vizuální analýzy radarogram pomocí Geoskan 32 nebo programů MapSkan. Je však lepší použít vestavěnou utility 3D prohlížeč, který vám umožní vidět naskenovaný pole ze všech úhlů, stejně jako aby se jeho průřez v některém ze třech ploch. Výpočet počtu vrstvy, která je umístěna v blízkosti středu vertikálních anomálií. Je nutné vybrat určitý soubor vrstev vedle vybrané vrstvy.
Součet signálů ve svislém směru v každém bodu souboru. Tento postup zvyšuje spolehlivost a přesnost stanovení anomálie. Takto získaný má výraznější povrchový reliéf. Tento povrch není reálný povrchový reliéf, ale trojrozměrný graf vodivosti změn v této průřezu.

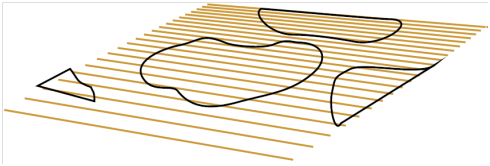

Pokud je tato plocha rozříznuta rovinou, budou vidět stopy, které ukazují hranice anomálie.
Rovina se přenese do normální polohy a rozsahu, při kterém budě možno spojit výsledný obraz na mapy nebo plánu skenované oblasti.
Kromě toho, hodnoty projekční signálu na tuto rovinu představují dvourozměrný obraz rozdělení anomálií na skenovací ploše. Se zavedením barevné škály, který se vztahuje na celou řadu signálů v této části hranice anomálií snadno odhalit.
Níže uvedený obrázek ukazuje příklad skutečného zpracování snímaného oblasti pomocí programů MapSkan a GIS MapInfo Professional s příponou Vertikál Mapper.
Tak to vypadá to 3D graf odraženého signálu ve vybrané rovině. To může být jasněji vidět anomálii, protože výkon signálu přenášen přes výšku.
