Operating time: up to 8 hours

Single-channel or two-channel control unit

Horn antenna 250MHz,  400MHz, 1000MHz,  1700MHz and 2000MHz

Control units are compatible with all OKO-2 GPR antennas

Survey rate  up to 80 km/hour

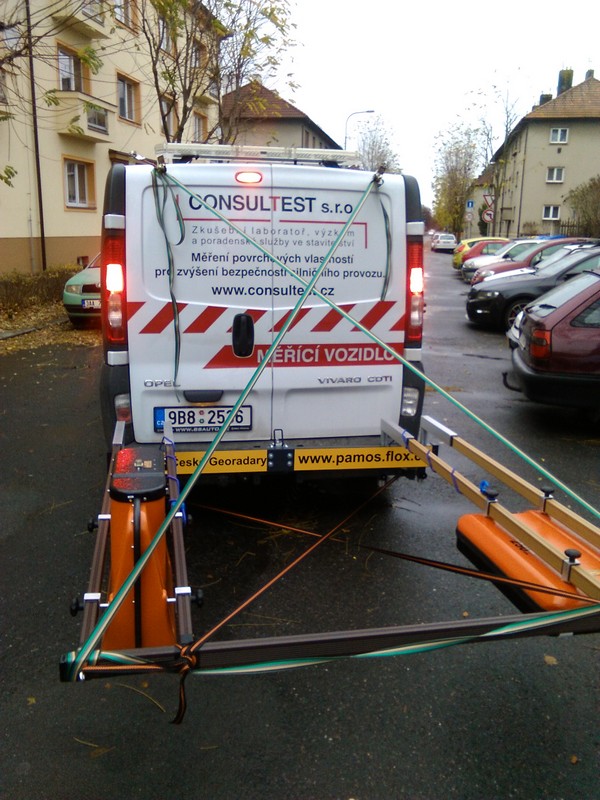

The OKO-2 GPR Road Set uses special horn antennas (250-2500MHz) suspended above ground level and fixed to the vehicle by car suspension. The complex offers the users the single-channel and multi-channel solutions for high resolution survey up to 80 km per hour.
Geotech has a big experience of geophysical research on highway and collaborates with the leading Russian Road Companies.

Application

Engineering geophysical surveys for highways and overbridges construction
• Determining thickness of road pavement structural layers
• Detection of subsidence
• Detection of non solid and watered zones
• Study of engineering geological conditions of the zones liable to deformation
• Study of dangerous engineering geological processes:
– landslides, floating earth, karstic phenomena
– Checking highway pavement structure compliance with project documentation

The Horn antennas (with central frequency from 250 to 2500 MHz) are designed for the detailed examination of pavement layer thickness.

Features:

• high speed multi-channel control unit
• number of channels: up to six (up to 6 profiles simultaneously)
• antennas frequency: from 150MHz up to 2500MHz
• maximum survey speed: up to 120 km/h
• detection depth: up to 8m
• creating 3D model
• GPS integration
• Automatic data processing

The OKO-2 GPR Road Set combines:

• Control unit (single-channel or multi-channel)
• Notebook
• Power supply unit 9/12
• Optical transformer
• Charger ZU-9
• Motorcar odometer
• Antenna bracket
• Software GeoScan32



Tento GPR systém je navržen tak, aby najít hloubku a postavení inženýrských sítí a městských komunikací,  jako jsou trubky, kabely, nádrží a odvodňovacích systémů v různých půd v různých hloubkách. MapSkan software umožňuje jeho uživateli zobrazit veškeré informace o aplikaci Google Earth.



Centrální frekvence                                             250 and 700 MHz

Rozlišení                                                              0.25 and 0.1 m

250 MHz                                                                   0.25 700 MHz                                                                    0.05

Spotřeba energie                                                8 W

Hmotnost

Antenna                                                              9 kg Vozík                                                                    8 kg Akumulátor                                                           5 kg

Rozměry Vozík složený                                                  50x75x25 cm Vozík rozložený                                               150x145x630 cm

Antenna                                                          74x46x19 cm

Temperature                                                            -30 +50°C

Ekologický

Obsahuje GPS, Videokameru,  laserové ukazovátko směru

MapSkan

Tyto systémy v sobě spojuje:

-Dotykovou obrazovkou počítače;

– Duální frekvence anténa

– Odnímatelná Kola s dvěma integrovanými odometry;

-Detekční prostředek umístění přístroje;

– GPS-přijímač;

– Lehká robustní vozík;

– Napájecí zdroj.

Vlastnosti

– Dual-frekvence anténa (250 a 700 MHz) pro hluboké a mělké průzkumu v jediném skenu;

– Dva odometry vestavěné v kolech pro přesnější označení;

– Sběr dat v reálném čase;

– Vylepšené 3D schopnosti;

– Automatický GPS integrace;

– Google Earth integrace.

MapSkan je klíč GPR řešení pro odhalování pohřbených inženýrských sítí. Tyto systémy se skládá z řídící jednotky s dotykovou obrazovkou, dual-frekvenční antény (250 a 700 MHz), GPS přijímačem a dvěma odometry vestavěné do kola vozíku. Použitím údajů shromážděných z odometrem a GPS přijímačem současně, může uživatel vyhledat a označit inženýrských sítí přesně a rychle.



Anténa se dvěma frekvencemi 250 a 700 MHz poskytuje data GPR v hloubce 5 a 8 metrů současně nebo odděleně. Speciální software „MapSkan“ umožňuje uživateli vizualizovat 3D data, a vidět všechny sdělené informace o aplikaci Google Earth.
